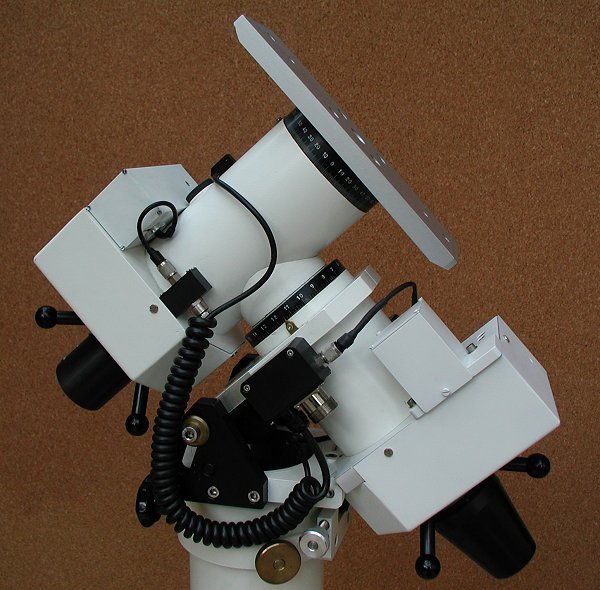

 Transportable Präzisionsmontierung für Astrofotografie sowie visuelle Beobachtung.



: Technische Beschreibung  MAM - 20

Gewichte:

Achsenkreuz: 17,5 kg
max. Zuladung (ohne Gegengewichte):
ca. 20 -25 kg  (je nach Fernrohrlänge und Schwerpunktabstand von RA.)

Achsen:  Deklinations- und Rektaszensionsachse sind gestufte Edelstahl-Hohlwellen mit Aluminiumflansch und einem Durchmesser von 55 mm oben und 41 mm unten.
Die Deklinationsachse weist bei der Polsucherbohrung einen größeren Durchmesser auf, so daß dort kein Steifigkeitsverlust auftritt.
Beide Achsen laufen in vorgespannten Rillenkugellagern
Antrieb: Der Antrieb erfolgt in beiden Achsen über ein zweistufiges Schneckengetriebe mit geschliffenen Schneckenwellen in Rektaszension. Dies garantiert eine hohe Gleichförmigkeit der Nachführgeschwindigkeit (siehe auch Abb. Bei MAM-50).
Die Schneckenwellen sind in vorgespannten C3- Rillenkugellagern gelagert.
Die Hauptschneckenräder sind aus hochwertiger Bronze mit 120 mm Teikreisdurchm. und Modul 1 gefertigt.
Für Mikroschrittbetrieb ausgelegte Hochleistungs-Schrittmotoren, in beiden Achsen sorgen, insbesondere in Verbindung mit der Steuerung FS2 von Michael Koch, für einen guten Dynamikbereich und ruhigen Lauf.
Das Gesamt-Untersetzungsverhältnis liegt in beiden Achsen bei 1:2400.
Encoder: Die Montierung ist vorbereitet zum Einbau von Winkelencodern (Typ Megatron MOM20). Diese sind in einem Aluminiumgehäuse mit Spann-Exzenter untergebracht. Die 5mm Welle ist doppelt kugelgelagert und über einen Flachriemen mit den Hauptachsen verbunden.
Die Auflösung beträgt effektiv 12000 Linien/Umdr.
Handhabung: Die Montierung kann, durch einen zylindrischen Ansatz aus hochfestem Aluminium gesichert, bequem und unproblematisch auf die Säule bzw. den Säulenadapter aufgesetzt werden.
Ihre stabile Fixierung wird durch 3 Rändelschrauben gewährleistet, die das gesamte Achsenkreuz durch eine V-Nut auf die plangedrehte Säule ziehen.
Die Polausrichtung der Montierung erfolgt durch einen aufsteckbaren Polsucher, feinfühlig über Rändelschrauben in Azimut und Elevation.
Der optional erhältliche Polsucher besteht aus einem achromatischen Objektiv mit 21mm Durchmesser und einem beleuchteten Meade-Meßokular. Dies  und der 90°-Einblick ermöglicht eine bequeme Polausrichtung ohne Datum und Uhrzeit.
Die Polhöhe kann zwischen 29° und 55° liegen.
Beide Achsen verfügen über hochwertige Rutschkupplungen, die von Hand über Kugelgriffe feinfühlig eingestellt werden können.
Das Flankenspiel der Schneckengetriebe kann von außen, ohne Demontage von diversen Baugruppen, einfach nachgestellt werden.
Ausführung: Kratzfeste, weiße Lackierung mit 2-Komponenten EP-Lack.
Sämtliche korrosionsgefährdeten Schrauben sind aus Edelstahl.
Die Teilkreise sind schwarz eloxiert und lasergraviert.
Teilung: Ra. 5 min, Dek. 1 Grad.
Die Verbindung zur Schrittmotorsteuerung erfolgt über Industrie-Rundsteckverbinder mit Schraubverschluß und Schutzart IP 67.
Ansteuerung: Beste Ergebnisse werden mit der Fernrohr-Steuerung
FS2 von Astro-Electronic M.Koch erzielt. (bitte gesondert anfragen oder im Internet: www.astro-electronic.de)
Lieferumfang: Achsenkreuz mit Schrittmotorantrieb in beiden Achsen, Edelstahlzentrierdorn zur einfachen Montage des Teleskops und  Edelstahl-Gegengewichtsstange 30mm
